TSM Kopfnahtmodule

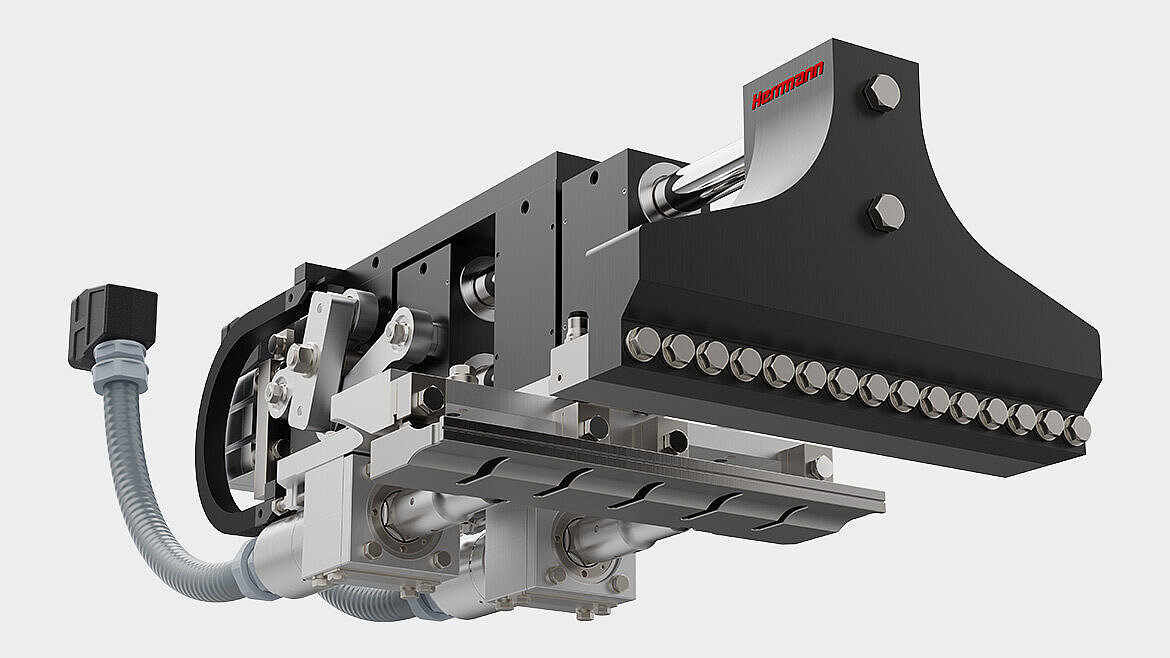

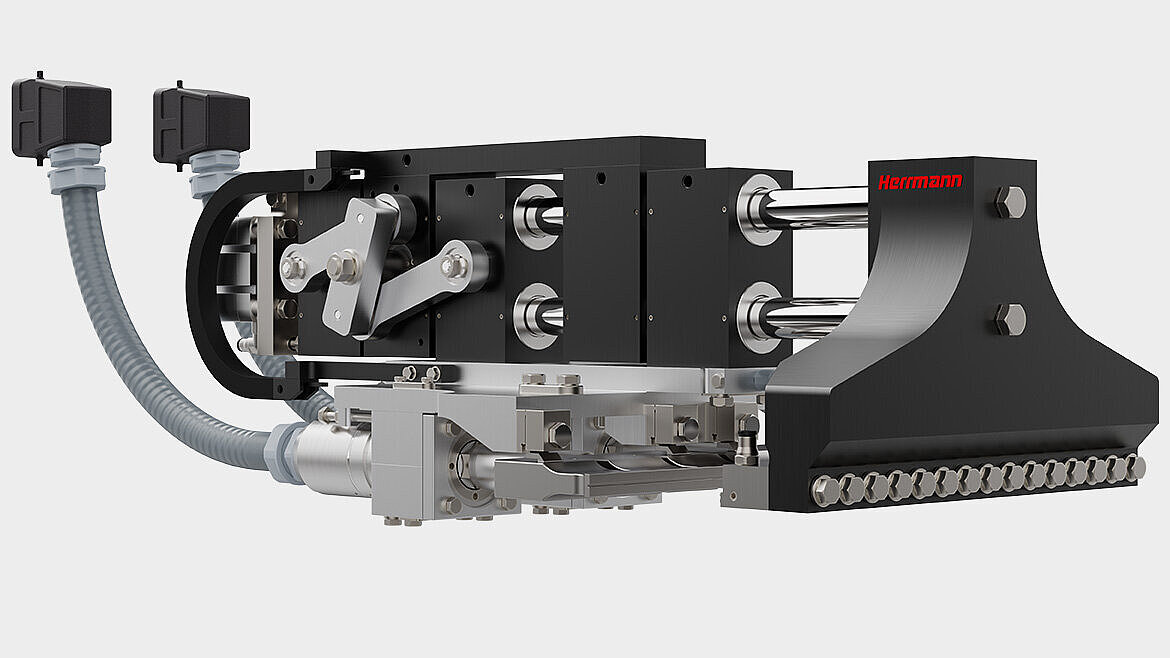

Das Kopfnahtmodul von Herrmann vereint die Erfahrungen von weit über 1.000 Kopfnaht-Siegelstationen im Markt. Durch seinen Baukastenaufbau ist es für verschiedene Verpackungsmaschinen-Typen konfigurierbar.

30 und 35 kHz Arbeitsfrequenzen
bis 207mm Siegellänge
bis 1200 N Siegelkraft

Die PACKLINE Module von Herrmann erzielen eine feste und dichte Siegelung. Verbrennungen des Packstoffes bei Maschinenstillstand werden sicher vermieden. Das Kopfnahtmodul lässt sich optimal in Neumaschinen oder als Retrofit in bestehende Maschinenkonzepte integrieren. Bei Ausführung der Werkzeuge mit Schutzklasse IP65/67 eignet sich das Kopfnahtmodul auch für den Einsatz in nassen Umgebungen mit erhöhten Anforderungen an die Reinigbarkeit.

Der pneumatische Kraftaufbau ist im Kopfnahtmodul integriert, dadurch besteht eine hohe Freiheit bezüglich des Antriebskonzepts. An der Antriebswelle lassen sich verschiedenste pneumatische und elektrische Antriebe adaptieren. Auch eine mechanische Verbindung mit der Hauptantriebswelle der Verpackungsmaschine ist umsetzbar. Um verschiedenen Einbausituationen gerecht zu werden, kann der Antrieb sowohl links wie auch rechts am Modul erfolgen – dies ist insbesondere bei mehrbahnigen Anlagen von Vorteil.

Durch einen integrierten Pneumatikzylinder steht die Siegelkraft sofort beim Kontakt der Siegelwerkzeuge zur Verfügung. Dieses PreLoaded-Konzept ermöglicht ein prozesssicheres Verschweißen von Beuteln, auch bei hohen Maschinengeschwindigkeiten.

Flexibel in der Antriebswahl
Konfigurierbarer Aufbau
Sicheres Siegeln bei hohen Taktraten durch PreLoaded-Funktion

Kopfnahtmodul TSM	30 kHz	35 kHz
Generatorenleistung [W]	1800	1200
Max. Schweißkräfte bei 6 bar [N]	750/1200	750/1200
Max. Siegellänge [mm]	207	135
Max. Öffnungsweite [mm]	50/100	50/100
Antriebskonfiguration	Left hand/right hand	Left hand/right hand

HDM ProcessControl

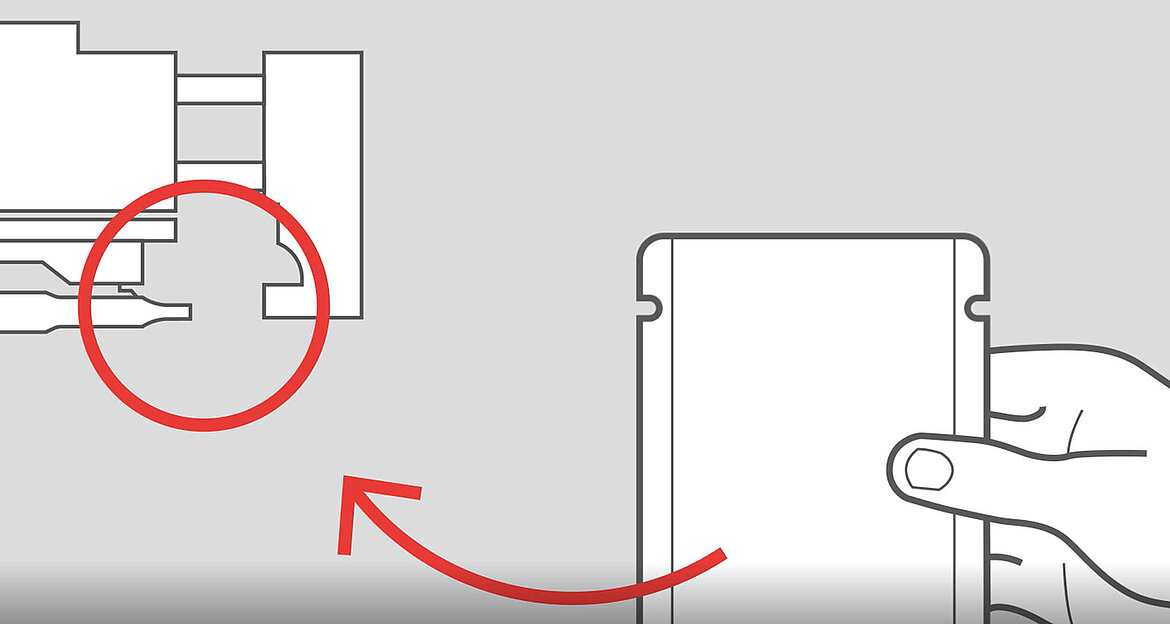

Die „High Precision Distance Measurement“- Funktion ist eine Qualitätskontrolle, die fehlerhafte Beutelzustände in der Siegelstation erkennt und ein Ausschleusen schlechter Beutel ermöglicht. Der im TSM integrierte HDM-Sensor erfasst dazu den Abstand der Siegelwerkzeuge. Das Signal wird direkt auf dem Ultraschallgenerator ausgewertet, dies ermöglicht höchste Auswertegeschwindigkeiten, die insbesondere bei schnelllaufenden Verpackungsanlagen von Vorteil sind. Die intelligente Generatorensteuerung kann thermische Einflüsse ausgleichen, sodass über die gesamte Maschinenlaufzeit eine konstante Qualitätskontrolle gewährleistet ist.

Erkennbare fehlerhafte Zustände

Doppelte Beutel
Gefaltete Beutel
Festes Produkt im Nahtbereich
Fehlende Beutel

Kundennutzen

Reduktion fehlerhafter Beutel in der Gutmenge (Downstream)
Verringerte Aufwände in der Qualitätskontrolle
Vermeidung von Metallkontakt der Werkzeuge für eine lange Lebensdauer

Vorteile Ultraschall-Siegeltechnologie

Dichte und feste Siegelung sogar bei Nahtkontamination
Kurze Anlaufzeit, da kein Aufheizen der Siegelwerkzeuge erforderlich
Kalte Siegelwerkzeuge schonen das Produkt beim Abfüllen
Integrierte Qualitätskontrolle
Geeignet für Nassreinigung durch Schutzklasse IP65/67

application engineering

Anwendungsbeispiele

Feuchte Tiernahrung
Fertiggerichte
Sauerkraut / Rotkraut
Getränke
Kräuter und Gewürze

Preview

Drei Stationen vereint: das neue Kopfnahtmodul mit COS

Verzichten Sie auf überflüssige Stationen in Ihrer Verpackungsmaschine und profitieren Sie von einer kompakten Lösung, die Ihnen dabei hilft, Ihre Nachhaltigkeitsziele zu erreichen. Mit dem neuen Kosmetiknaht-Upgrade COS für das Kopfnahtmodul TSM versiegeln Sie künftig die Dicht- und Kosmetiknaht von Standbodenbeuteln in einer einzigen Station. Dank der effizienten Ultraschalltechnologie sparen Sie sich darüber hinaus eine Abkühlstation und reduzieren gleichzeitig Ihren Energieverbrauch und Ausschuss ganz automatisch um ein Vielfaches.

Herrmann Engineering

mehr details

APPLICATION ENGINEERING

Gemeinsam mit Ihnen erarbeiten wir maßgeschneiderte Lösungen, die genau Ihren Anforderungen entsprechen. Als Experten auf unserem Gebiet entwickeln wir Anwendungen, die Ihr Projekt zum Erfolg machen. Dabei vertrauen wir auf langjährige Technologiepartnerschaften und die Ergebnisse aus unseren weltweit über 40 Hightech-Laboren.

PERFECT PRODUCT

Wir bieten ein Premium-Produktportfolio mit höchsten Qualitätsansprüchen – Made in Germany. Wir stehen für erstklassige Schweißergebnisse, professionelle Integration und Langlebigkeit aller Ultraschall-Komponenten und -Module für eine wirtschaftliche Gesamtlösung.

GLOBAL SERVICE

Verlässlichkeit, Sicherheit und ein schneller Vor-Ort-Service: Das garantieren wir Ihnen mit unserem Service und unserer Soforthilfe in über 20 Ländern. So erhalten Sie schnelle Hilfe, wenn es wirklich darauf ankommt – zu jeder Zeit und in Landessprache.

SUSTAINABILITY

Ganz einfach zu mehr Nachhaltigkeit: Mit unserer effizienten Ultraschall-Technologie kein Problem! Der Verzicht auf Fügemittel und der geringe Energieaufwand sorgen dafür, dass Ihr Produktionsprozess automatisch nachhaltiger wird. Prozesssichere Verbindungen reduzieren zudem Ihren Ausschuss und vermeiden die Entstehung von unnötigem Müll.

News & Events

News & Events rund um die Ultraschall-Verpackungstechnik

News

75% Kunststoff einsparen

Zusammen mit dem Verpackungsdienstleister Verdesoft hat Herrmann Ultraschall einen Becher und eine Tube entwickelt, die sich mittels Ultraschall verschließen lassen. Die Verpackungskonzepte besitzen einen vergleichbaren Produktschutz wie herkömmliche Kunststoffverpackungen und sparen dabei bis zu 75% Kunststoff ein.

News

Ultraschallsiegeln: Enabling Sustainability

Monomaterialien und Papierverbunde für Verpackungen werden verstärkt nachgefragt und die Zahl der Anfragen mit neuen recyclebaren Materialien im Ultraschall-Labor bei Herrmann Ultraschall nimmt zu. Viele der großen Nahrungsmittelkonzerne haben sich hohe Nachhaltigkeitsziele gesetzt und testen die neuen Materialien.

News

Ultraschall-Schweißen von bio-basierten Kunststoffen

Noch sind es wenig Anfragen, die zum Verschweissen von rezyklierten Werkstoffen kommen, also Kunststoffen, die bereits einen Verarbeitungsprozess hinter sich haben. Die Schweissbarkeit muss empirisch im Testlabor ermittelt werden.

News

Circular economy

Ultrasonic technology can also deliver good sealing results with narrow process limits, especially with regard to tightness and visual appearance. The thermal expansion is kept to a minimum. Thermal processes demonstrate disadvantages of excessive heat input, especially in the continuous welding of film webs.

Branchenlösung

FOOD

Für Verpackungen mit thermoplastischen Siegelschichten wie Kapsel, Beutel, Getränkekarton, Becher und Schalen bietet das Ultraschall-Siegeln viele Möglichkeiten: vor allem hohe Taktzahlen und dichte Nähte, trotz Produktresten im Nahtbereich. Alle für Lebensmittel-Abpacker wichtigen Kriterien der Prozess-Optimierung und Validierung werden mit der Ultraschalltechnik erfüllt.

Das Ultraschallschweißen

Ultraschallsiegeln

Der entscheidende Unterschied zum konventionellen Siegeln mit Wärmebacken ist die Art des Wärmeeintrags. Beim Thermosiegeln kommt die Hitze von außen. Die Trägerschicht wird auch erwärmt und kann ebenfalls angeschmolzen werden.

Perfect Product

Weitere Produkte

LSM Längsnahtmodule

Das Längsnahtmodul LSM Fin steht für hochqualitative, kontinuierlich gefertigte Siegelnähte an Schlauchbeuteln (horizontal und vertikal) sowie an Kettenrandbeuteln. Leicht austauschbare Siegelwerkzeuge ermöglichen ein individuelles und materialsparendes Nahtdesign.

VSM Ventilsiegelmodule

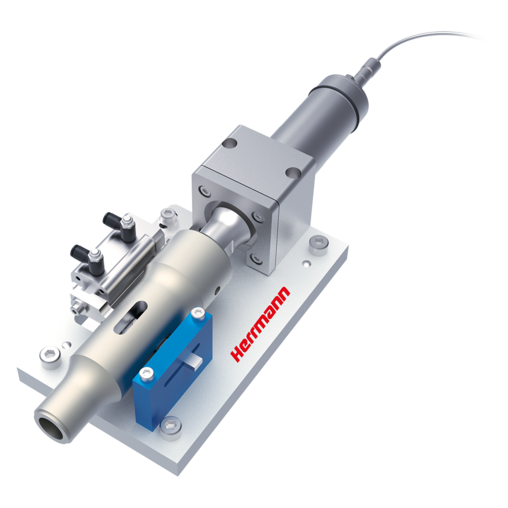

Der Ventilapplikator von Herrmann ist ein kompaktes Modul, das zur Siegelung von Aromaschutz- und Entgasungsventilen in unterschiedlichsten Verpackungsmaschinen eingesetzt wird.
